Ghid pentru transformatoare de tip uscat: tipuri, specificații și aplicații

A transformator de tip uscat transferă energie electrică între circuite folosind aer, rășină epoxidice sau alt material nelichid pentru izolare și răcire, în locul uleiului mineral utilizat în unitățile umplute cu lichid. Această construcție elimină riscurile de incendiu și scurgeri asociate uleiului, motiv pentru care echipamentul este specificat pe scară largă în spitale, școli, clădiri înalte și centre de date unde este necesară amplasarea în interior.

Ce este un transformator de tip uscat?

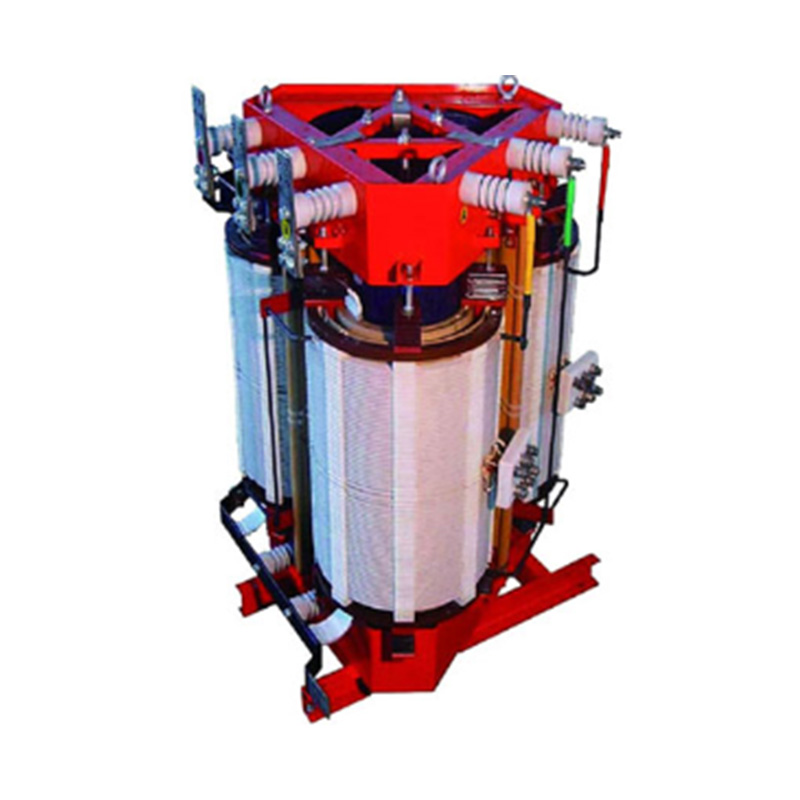

Un transformator de tip uscat este un dispozitiv electric static care crește sau scade tensiunea fără a-și scufunda miezul și înfășurările în dielectric lichid. Răcirea se realizează prin convecție naturală a aerului (AN) sau circulație forțată a aerului (AF), iar izolația este asigurată de materiale precum rășină epoxidice turnată, pânză lăcuită sau hârtie impregnată cu rășină. Absența izolației lichide înseamnă că nu există ulei care să se scurgă, să se aprindă sau să necesite infrastructură de izolare.

Principiul de lucru și construcția

Ca orice transformator, o unitate de tip uscat funcționează pe inducție electromagnetică. Un curent alternativ în înfășurarea primară generează un flux magnetic în schimbare în miezul de oțel laminat, care induce o tensiune proporțională în înfășurarea secundară. Raportul de spire dintre înfășurările primare și secundare determină dacă unitatea crește sau cobor tensiunea.

Trei tehnologii de bobinare sunt comune în producția actuală:

• Construcție din rășină turnată (epoxidic impregnat sub vid), utilizată pentru distribuția de medie și înaltă tensiune
• Construcție cu lac impregnat sub vid (VPI), utilizată în mod obișnuit pentru tensiune mai mică sau valori nominale mai mici kVA
• Construcție cu plăgi deschise cu izolație din fibră de sticlă sau Nomex, utilizată acolo unde turnarea compactă a rășinii nu este practică

Specificații tehnice și factori de performanță

Selectarea corectă a unei unități depinde de potrivirea mai multor parametri nominali la sarcina și mediul de instalare, mai degrabă decât capacitatea kVA.

Scenarii de aplicare

Deoarece un transformator de tip uscat nu necesită o groapă de reținere a uleiului, pereți de barieră de incendiu sau o boltă în aer liber în multe jurisdicții, este alegerea standard pentru locațiile în care personalul ocupă aceeași clădire cu echipamentul electric. Mediile obișnuite de instalare includ:

• Clădiri comerciale înalte, unde unitatea este instalată la etajele superioare sau în încăperile electrice de la subsol
• Spitale și școli, unde codurile de incendiu restricționează echipamentele umplute cu ulei în interiorul structurilor ocupate
• Centrele de date, unde distribuția neîntreruptă a energiei și riscul scăzut de incendiu sunt ambele priorități
• Instalații de energie regenerabilă, inclusiv nacele de turbine eoliene și stații de invertor solar
• Instalații industriale cu zone de proces care interzic lichidele combustibile în apropierea liniilor de producție

Transformatoare tip uscat vs. tip ulei

Cele două tehnologii diferă cel mai mult în ceea ce privește mediul de răcire, comportamentul la foc și profilul de întreținere. Tabelul de mai jos rezumă diferențele practice relevante pentru o decizie de cumpărare.

Considerații de selecție

Pot fi folosite transformatoarele de tip uscat în exterior?

Da, instalarea în exterior este posibilă atunci când unitatea este construită cu o carcasă rezistentă la intemperii, evaluată pentru aplicație, de obicei NEMA 3R sau echivalent. Transformatoarele de tip uscat pentru exterior includ protecție suplimentară împotriva pătrunderii umezelii, jaluzele de ventilație cu hote de ploaie și acoperiri rezistente la coroziune. Oscilațiile de temperatură ambientală și umiditatea trebuie luate în considerare în proiectarea termică atunci când specificați o unitate exterioară.

Recomandări de instalare și întreținere

Greșeli frecvente și considerații trecute cu vederea

• Minimizarea spațiului de ventilație, care crește temperatura de funcționare și scurtează durata de viață a înfășurării
• Ignorarea factorilor de reducere a altitudinii atunci când se instalează peste 1.000 de metri altitudine
• Selectarea valorilor de impedanță fără a verifica coordonarea curentului de defect în amonte
• Trecerea cu vedere la cerințele de nivel sonor în instalațiile de podea ocupată
• Omiterea testării rezistenței de izolație înainte de alimentarea inițială

Tendințe din industrie și perspective

Cererea pentru cote de eficiență mai ridicate, determinată de standardele de eficiență energetică actualizate în mai multe regiuni, împinge producătorii către clase de oțel de bază îmbunătățite și geometrie optimizată a înfășurării. Creșterea construcțiilor de centre de date și a interconectării energiei regenerabile continuă să extindă aplicațiile în care sunt necesare echipamente de transformare de interior, cu risc scăzut de incendiu.

Concluzie

A transformator de tip uscat oferă o alternativă practică la echipamentele umplute cu ulei acolo unde instalarea în interior, riscul de incendiu redus sau întreținerea simplificată sunt priorități. Potrivirea clasei de izolație, a metodei de răcire și a gradului de incintă la mediul specific de instalare este pasul cheie în obținerea unei performanțe fiabile pe termen lung.

Întrebări frecvente

Ce este un transformator de tip uscat?

Este un transformator care utilizează aer sau izolație solidă, cum ar fi rășina epoxidice turnată, în loc de ulei, pentru a izola și răci înfășurările, făcându-l potrivit pentru instalarea în interior fără infrastructură de izolare a incendiilor.

Care este diferența dintre transformatoarele de tip uscat și cele de tip ulei?

Unitățile de tip uscat folosesc izolație cu aer sau rășină și prezintă un risc mai mic de incendiu, în timp ce unitățile de tip ulei utilizează dielectric lichid care oferă o eficiență mai mare de răcire, dar necesită izolare și testare periodică a uleiului.

Care sunt cele 4 tipuri de transformatoare?

Transformatoarele sunt grupate în mod obișnuit, după metoda de răcire și izolație, în tipuri uscate, immerse în ulei, rășini turnate și izolate cu gaz, fiecare potrivit pentru diferite clase de tensiune și medii de instalare.

Pentru ce sunt folosite transformatoarele de tip uscat?

Ele sunt utilizate pentru a crește sau a reduce tensiunea în clădiri comerciale, spitale, școli, centre de date și unități industriale unde sunt necesare amplasarea în interior și riscul de incendiu redus.

Pot fi folosite transformatoare de tip uscat în exterior?

Da, atunci când este găzduit într-o carcasă rezistentă la intemperii, evaluată pentru expunere în aer liber, cu protecție suplimentară împotriva umidității, coroziunii și variațiilor temperaturii ambientale.
