Ghid cuprinzător pentru motorul cușcă de veveriță de medie tensiune

Introducere

A motor cu colivie veveriță de medie tensiune este unul dintre cele mai utilizate tipuri de motoare electrice în industria modernă. Cunoscut pentru construcția sa robustă și performanța fiabilă, acest motor joacă un rol esențial în antrenarea pompelor, compresoarelor, ventilatoarelor și a altor echipamente la scară largă. Capacitatea sa de a gestiona sarcini solicitante cu eficiență ridicată îl face indispensabil în sectoare precum producția, mineritul și distribuția energiei.

Designul rotorului cu colivie-veveriță asigură simplitate și durabilitate, ceea ce reduce nevoia de întreținere frecventă în comparație cu alte tipuri de motoare. În același timp, progresele în tehnologia motoarelor ajută industriile să obțină o eficiență energetică mai mare, costuri de operare mai mici și stabilitate îmbunătățită a sistemului.

Acest articol va oferi o imagine de ansamblu cuprinzătoare a motor cu colivie veveriță de medie tensiune , concentrându-se pe îmbunătățirea eficienței, caracteristicile cuplului, metodele de pornire, sistemele de răcire și strategiile de întreținere. Explorând aceste domenii cheie, cititorii vor obține o înțelegere mai profundă a modului de optimizare a performanței și fiabilității acestei mașini esențiale.

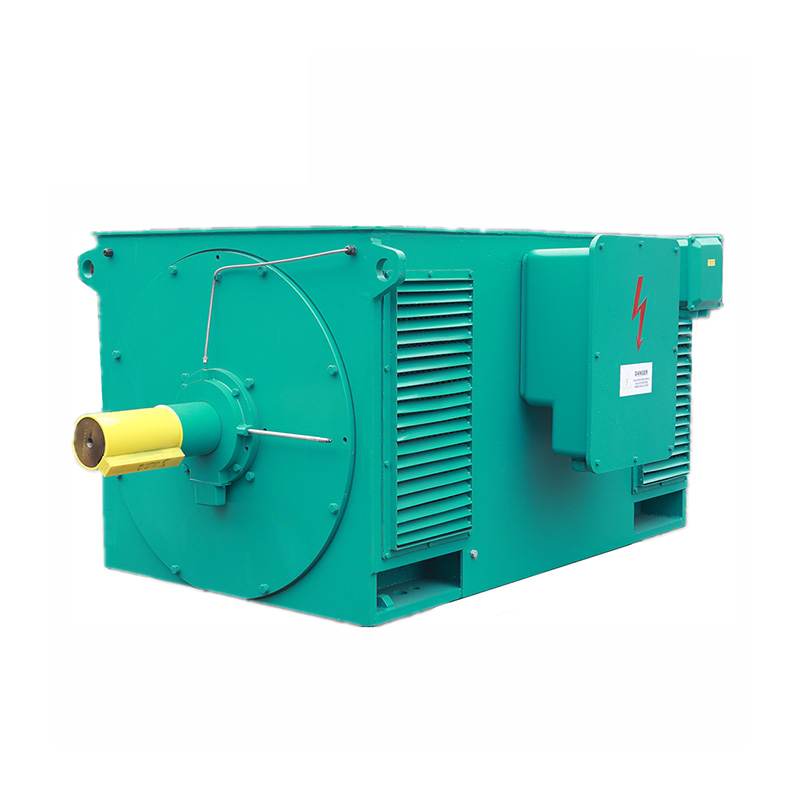

I. Fundamentele și avantajele motorului cu cușcă de veveriță de medie tensiune

The motor cu colivie veveriță de medie tensiune este un tip de motor cu inducție care funcționează la niveluri de medie tensiune, de obicei între 1 kV și 13,8 kV. Caracteristica sa definitorie este rotorul cușcă de veveriță, care constă din bare conductoare scurtcircuitate de inele de capăt. Această construcție simplă, dar eficientă, oferă o durabilitate excelentă și necesită o întreținere minimă în comparație cu modelele rotorului bobinat.

Unul dintre avantajele cheie ale acestui motor este capacitatea sa de a oferi o fiabilitate ridicată în funcționare continuă. Industriile care depind de procese neîntrerupte, cum ar fi fabricile petrochimice, instalațiile de tratare a apei și producția la scară largă, se bazează adesea pe motoare cu colivie veveriță de medie tensiune datorită robusteţii lor.

Un alt beneficiu semnificativ constă în rentabilitatea lor. Cu mai puține componente predispuse la uzură și o structură simplă, operarea și întreținerea acestor motoare este în general mai economică pe termen lung. În plus, capacitatea lor de a porni și rula sub sarcini grele fără echipamente auxiliare complexe le face o alegere preferată pentru aplicații industriale solicitante.

Pe scurt, motor cu colivie veveriță de medie tensiune combină simplitatea mecanică cu fiabilitatea operațională, ceea ce o face una dintre cele mai practice soluții pentru sistemele de putere de medie tensiune din diverse industrii.

II. Îmbunătățirea eficienței motorului cu inducție de medie tensiune

Îmbunătăţirea eficienţei unui motor cu colivie veveriță de medie tensiune este o preocupare cheie pentru industriile care vizează reducerea consumului de energie și a costurilor operaționale. Deoarece aceste motoare funcționează adesea continuu sub sarcini mari, chiar și mici îmbunătățiri ale eficienței pot duce la economii semnificative pe termen lung.

Mai mulţi factori influenţează eficienţa unui motor cu inducție de medie tensiune . Acestea includ calitatea sursei de alimentare, condițiile de încărcare și designul motorului în sine. De exemplu, dezechilibrul de tensiune sau armonicile din alimentare pot duce la pierderi mai mari și performanțe reduse. De asemenea, operarea motorului la sarcină parțială pentru perioade lungi de timp poate reduce eficiența generală.

Există mai multe strategii pentru a spori eficiența:

• Design optimizat : Utilizarea materialelor îmbunătățite pentru stator și miezul rotorului reduce pierderile magnetice, în timp ce tehnicile avansate de înfășurare minimizează rezistența electrică.
• Unități de frecvență variabilă (VFD) : Integrarea unui VFD permite un control mai bun al vitezei motorului, potrivirea ieșirii la cerințele procesului și prevenirea risipei inutile de energie.
• Corecția factorului de putere : Implementarea condensatoarelor sau a condensatoarelor sincrone ajută la reducerea puterii reactive, îmbunătățind eficiența generală a sistemului.

Prin adoptarea acestor abordări, industriile se pot asigura că lor motoare cu colivie veveriță de medie tensiune operați la eficiență maximă, contribuind atât la reducerea costurilor, cât și la obiectivele de sustenabilitate.

III. Caracteristicile cuplului motorului cușcă de veveriță de medie tensiune

Performanța cuplului a motor cu colivie veveriță de medie tensiune este unul dintre cei mai importanți factori în determinarea adecvării sale pentru aplicații industriale specifice. Caracteristicile cuplului definesc modul în care motorul răspunde în timpul pornirii, accelerării și funcționării în regim de echilibru.

Un tipic motor cu inducție de medie tensiune demonstrează trei puncte cheie de cuplu:

• Cuplul de pornire : Cuplul produs la oprire. Acest lucru este critic pentru aplicații precum transportoare, concasoare sau pompe care necesită o forță inițială puternică pentru a depăși inerția sau rezistența.
• Cuplu de tragere : Cuplul minim disponibil în timpul accelerării înainte de a atinge viteza maximă. Cuplul adecvat de tragere asigură o funcționare lină, fără blocare, în condiții de sarcină variate.
• Cuplul de avarie : Cuplul maxim pe care motorul îl poate furniza fără a pierde viteza sincronă. Aceasta reprezintă capacitatea motorului de a face față supraîncărcărilor bruște sau condițiilor grele.

Designul rotor veveriță-cușcă joacă un rol direct în modelarea acestor caracteristici de cuplu. De exemplu, rotoarele cu bară adâncă sau cu cușcă dublă sunt utilizate în mod obișnuit atunci când este necesar un cuplu de pornire ridicat, în timp ce modelele standard pot fi preferate pentru eficiență și performanță echilibrate.

Diferitele industrii prioritizează cuplul în mod diferit. În minerit și producția de ciment, cuplul de pornire ridicat este esențial pentru antrenarea sarcinilor mecanice mari. În schimb, ventilatoarele și compresoarele pot acorda prioritate cuplului de funcționare stabil cu cerințe de pornire mai mici.

Prin înțelegerea profilului cuplului unui motor cu colivie veveriță de medie tensiune , inginerii pot selecta configurația potrivită a motorului pentru a asigura fiabilitatea, eficiența și stabilitatea procesului într-o gamă largă de aplicații.

IV. Selectarea metodelor de pornire pentru motoarele de medie tensiune

Alegerea metodei de pornire potrivite este esențială pentru asigurarea funcționării fiabile a unui motor cu colivie veveriță de medie tensiune . Procesul de pornire afectează direct performanța motorului, consumul de energie și solicitarea mecanică impusă atât motorului, cât și echipamentului antrenat.

Există mai multe metode comune de pornire utilizate pentru motoare de medie tensiune :

• Pornire direct-on-line (DOL) : Cea mai simplă metodă, în care motorul este conectat direct la tensiunea de alimentare. Deși este rentabilă, această metodă are ca rezultat un curent de pornire ridicat și stres mecanic, ceea ce o face potrivită numai pentru sistemele în care rețeaua electrică și echipamentele pot tolera impactul.
• Începători moi : Aceste dispozitive cresc treptat tensiunea în timpul pornirii, reducând șocul mecanic și limitând curentul. Demaroarele moi sunt deosebit de utile pentru pompe, compresoare și ventilatoare, unde accelerarea lină ajută la protejarea echipamentelor și a conductelor.
• Unități de frecvență variabilă (VFD) : Un VFD controlează atât tensiunea, cât și frecvența, oferind cea mai flexibilă metodă de pornire. Nu numai că reduce curentul de pornire, dar permite și un control precis al vitezei, îmbunătățind eficiența și adaptabilitatea procesului.

La selectarea unei metode de pornire pentru a motor cu colivie veveriță de medie tensiune , inginerii trebuie să ia în considerare mai mulți factori: tipul de sarcină, capacitatea sistemului de alimentare cu energie, necesitatea controlului procesului și nivelul acceptabil de solicitare mecanică. De exemplu, aplicațiile cu sarcină grea pot necesita VFD-uri sau metode de pornire cu cuplu mare, în timp ce sistemele mai simple pot funcționa eficient cu demaroare soft sau chiar pornire directă în condițiile potrivite.

Evaluând cu atenție acești factori, industriile pot optimiza performanța motorului, pot prelungi durata de viață a echipamentului și pot realiza o funcționare eficientă din punct de vedere energetic.

V. Metode de răcire pentru motoare cu cușcă de veveriță de medie tensiune

Răcirea eficientă este esențială pentru a asigura funcționarea fiabilă și durata lungă de viață a unui motor cu colivie veveriță de medie tensiune . Deoarece aceste motoare funcționează adesea sub sarcini grele și în medii solicitante, acumularea de căldură poate afecta semnificativ performanța, eficiența și integritatea izolației.

Există mai multe metode comune de răcire utilizate în motoare cu inductie de medie tensiune :

• Răcire cu aer (IC611 și sisteme aferente) : Aerul este circulat în jurul motorului de către un ventilator extern sau intern. Această metodă este simplă și aplicată pe scară largă în medii în care temperaturile ambientale sunt moderate.
• Răcire cu apă (IC81 W și sisteme similare) : Apa este folosită ca mediu de răcire, adesea printr-un schimbător de căldură. Această abordare oferă performanțe superioare de răcire, ceea ce o face potrivită pentru motoare sau instalații de mare putere în medii calde și restrânse.
• Sisteme de răcire cu buclă închisă : Aceste sisteme combină răcirea cu aer sau lichid cu componente suplimentare pentru a izola motorul de condiții externe dure, cum ar fi praful, umiditatea sau gazele corozive.

Alegerea metodei de răcire pentru a motor cu colivie veveriță de medie tensiune depinde de mai mulți factori, inclusiv dimensiunea motorului, mediul de instalare și ciclul de funcționare. De exemplu, motoarele mari în funcționare continuă pot beneficia de sisteme răcite cu apă, în timp ce motoarele mai mici sau utilizate intermitent pot funcționa eficient cu răcirea cu aer.

Răcirea adecvată nu numai că previne supraîncălzirea, dar ajută și la menținerea eficienței motorului, reduce riscul de defectare a izolației și prelungește durata de viață generală. Selectând sistemul de răcire potrivit, industriile pot proteja fiabilitatea și performanța lor motoare cu colivie veveriță de medie tensiune în diverse condiții de funcționare.

VI. Program de întreținere pentru motoarele cu inducție de medie tensiune

Un program de întreținere bine structurat este crucial pentru asigurarea longevității și funcționării fiabile a motor cu colivie veveriță de medie tensiune . Întreținerea regulată nu numai că previne defecțiunile neașteptate, dar ajută și la menținerea eficienței și performanței în timp.

Activităţi cheie de întreţinere pentru a motor cu colivie veveriță de medie tensiune include:

• Inspecții de rutină : Verificați în mod regulat rezistența izolației, conexiunile electrice și citirile de curent și tensiune. Monitorizarea acestor parametri poate ajuta la detectarea semnelor precoce de uzură sau a problemelor electrice.
• Întreținerea rulmenților : Lubrifiați rulmenții conform recomandărilor producătorului și inspectați semnele de uzură, vibrații sau supraîncălzire. Defecțiunea rulmentului este una dintre cele mai frecvente cauze ale timpului de nefuncționare a motorului.
• Analiza vibrațiilor și termografie : Efectuați monitorizarea periodică a vibrațiilor și verificări ale temperaturii în infraroșu pentru a identifica dezalinierea mecanică, dezechilibrul sau supraîncălzirea înainte ca acestea să conducă la defecțiuni majore.
• Curățare și controlul mediului : Asigurați-vă că motorul și împrejurimile sale sunt lipsite de praf, umiditate și agenți corozivi. Ventilația adecvată și carcasele de protecție pot prelungi semnificativ durata de viață a motorului.

Urmând un proactiv program de întreținere pentru motoarele cu cușcă de veveriță de medie tensiune , industriile pot minimiza timpul de nefuncționare neplanificat, pot optimiza consumul de energie și pot asigura performanțe consistente. Întreținerea preventivă nu numai că economisește costuri pe termen lung, dar sporește și fiabilitatea proceselor industriale critice.

VII. Tendințe viitoare și direcții de dezvoltare

Viitorul de motoare cu colivie veveriță de medie tensiune este strâns legat de progresele în eficiența energetică, monitorizarea inteligentă și automatizarea industrială. Pe măsură ce industriile se străduiesc pentru operațiuni durabile și consum redus de energie, proiectarea și aplicarea acestor motoare evoluează rapid.

Tehnologii de înaltă eficiență sunt în fruntea dezvoltării. Materialele magnetice îmbunătățite, modelele optimizate ale rotorului și statorului și metodele avansate de răcire permit motoarelor să ofere performanțe mai mari, consumând în același timp mai puțină energie. Aceste îmbunătățiri sunt deosebit de importante în industriile în care motoarele funcționează continuu sub sarcini grele.

Monitorizare inteligentă și întreținere predictivă transformă, de asemenea, managementul motor. Senzorii și sistemele digitale de monitorizare pot urmări continuu vibrațiile, temperatura, curentul și alți parametri. Analizând aceste date, inginerii pot prezice potențiale defecțiuni și pot efectua întreținerea numai atunci când este necesar, reducând timpul de nefuncționare și prelungind durata de viață a motorului.

Integrare cu automatizări industriale și fabrici inteligente reprezintă o altă tendință majoră. Sistemele moderne de control permit motoare cu colivie veveriță de medie tensiune să ajusteze performanța în mod dinamic pe baza cerințelor de producție în timp real, îmbunătățind eficiența generală a sistemului și capacitatea de reacție.

Pe scurt, viitorul motoare cu colivie veveriță de medie tensiune se va concentra pe o eficiență energetică mai mare, o fiabilitate sporită prin întreținere predictivă și o integrare perfectă cu sistemele industriale automate. Aceste progrese promit să facă procesele industriale mai durabile, mai rentabile și mai rezistente.

FAQ

Î1: Ce industrii folosesc în mod obișnuit motoare cu cușcă de veveriță de medie tensiune?

A1: Motoarele cu colivie de veveriță de medie tensiune sunt utilizate pe scară largă în diverse industrii datorită construcției robuste și performanței fiabile. Sunt ideale pentru aplicații precum pompe, compresoare, ventilatoare, transportoare și alte echipamente industriale la scară largă. Shanghai Pinxing Explosion-proof Motor Co, Ltd. oferă o gamă largă de motoare de medie și înaltă tensiune, inclusiv explozie-proof și motoare de curent alternativ, care sunt utilizate în minerit de cărbune, metalurgie, ciment, fabricarea hârtiei, protecția mediului, petrol, chimice, textile, trafic rutier, conservarea apei, putere, construcții navale, și multe alte sectoare industriale la nivel global.

Î2: Cum pot fi îmbunătățite eficiența și fiabilitatea motoarelor cu cușcă de veveriță de medie tensiune?

A2: Eficiența și fiabilitatea pot fi îmbunătățite prin proiectarea optimizată a motorului, metode adecvate de pornire, răcire eficientă și întreținere regulată. Utilizarea tehnologiilor precum unitățile de frecvență variabilă (VFD), întreținerea predictivă și monitorizarea inteligentă îmbunătățește și mai mult performanța și reduce timpul de nefuncționare. Shanghai Pinxing Explosion-proof Motor Co, Ltd. este specializată în proiectarea și fabricarea de motoare de înaltă performanță și produse de control al motorului care se concentrează pe conservarea energiei, eficiența și protecția mediului, asigurându-se că clienții primesc soluții fiabile și avansate din punct de vedere tehnologic.

Î3: Cum sprijină Shanghai Pinxing clienții internaționali cu motoare cu cușcă de veveriță de medie tensiune?

A3: Shanghai Pinxing Explosion-proof Motor Co, Ltd. este un producător AAA de echipamente electrice din China, producând peste 1.000 de soiuri de motoare mari și mijlocii de înaltă tensiune, inclusiv motoare rezistente la flacără și de siguranță sporită împotriva exploziilor. Produsele noastre sunt exportate în peste 40 de țări și regiuni. Shanghai Pinxing își propune să ofere produse de înaltă calitate pentru motoare și soluții tehnice pentru întreprinderile industriale globale, ajutând clienții să îmbunătățească eficiența operațională, să mențină standardele de siguranță și să implementeze sisteme eficiente din punct de vedere energetic și automatizate.
